结构简洁，体积小巧
整柜由柜体、主开关（SF₆负荷开关或组合电器）、接地开关、仪表室、母线等组成，柜体由整钢板经模数化成型组装而成，结构紧凑、体积小、重量轻。
高压配电柜
XGN15-箱式固定交流金属封闭开关设备
适用于额定频率50Hz、额定电压12kV、额定电流630A及以下环网供电系统，也适合预装式变电站作为电力系统的控制和保护。内装FLN36-12D六氟化硫负荷开关或FLRN36-12D六氟化硫负荷开关熔断器组合电器。
型号
XGN15-12(F)/(F.R)
分类
高压配电柜
资料
参数 / 图文
Product Highlights
产品亮点
SF₆负荷开关，性能可靠
内装FLN36-12D六氟化硫负荷开关或FLRN36-12D负荷开关熔断器组合电器，开断能力强、电气寿命长、免维护。
三相母线纵向排列，扩展灵活
三相母线按纵向排列，开关设备左右可任意扩展，极易变换其布局，适应不同配电方案需求。
Specifications
规格参数
额定电压
12kV
主母线额定电流
630A
熔断器最大额定电流
125A
1min工频耐受电压
42kV / 48kV
雷电冲击耐受电压
75kV / 85kV
额定短路关合电流（峰值）
50kA
额定峰值耐受电流
125kA
机械寿命
2000次
防护等级
IP2X
Application Scenarios
应用场景
环网供电系统
城市配电网环网供电
预装式变电站
箱变配套
工矿企业
中小型配电
城市电网改造
老旧设备升级换代
Detail Content
图文详情

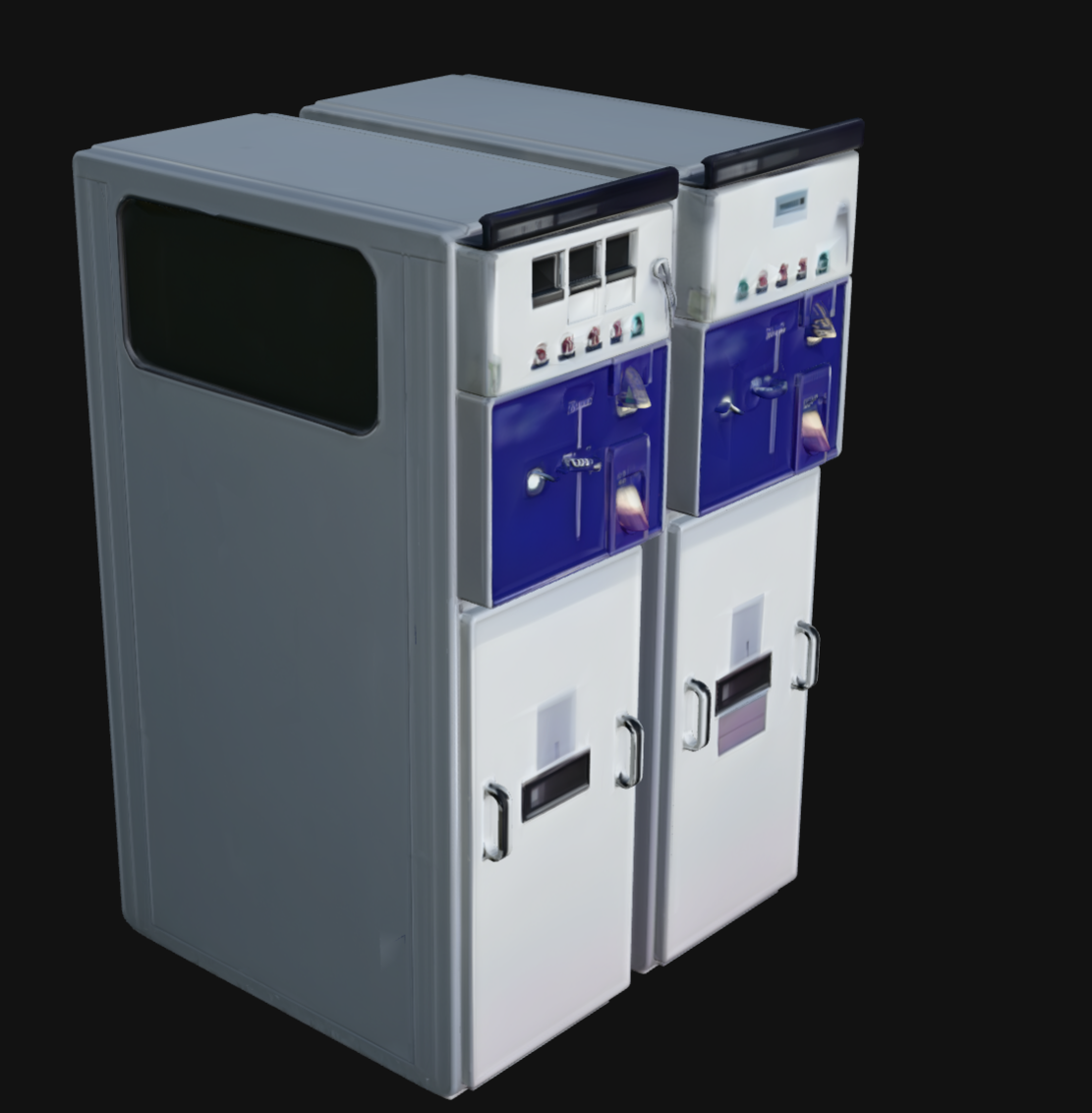

一、产品全景图：紧凑灵活的配电单元
XGN15-12系列开关设备是一款单元式、模块化、可扩展的金属封闭环网开关设备。柜体采用进口敷铝锌板经数控机床加工后铆接而成，具有体积小、重量轻、结构简单的特点。整柜外形尺寸（宽×深×高）主要有375×960×1600mm和500×960×1600mm两种规格，能够适应各种紧凑的空间安装需求。
从结构上看，柜体清晰划分为母线室、负荷开关室、电缆室、机构室四个相互隔离的功能隔室。柜后板针对电缆室和负荷开关/母线室分别设置了压力释放通道，在发生内部电弧故障时，能够迅速将过压气体导向柜外，确保操作人员安全。
二、核心部件解析：稳定可靠的SF6负荷开关
作为XGN15-12柜的核心元件，FLN36-12D型SF6负荷开关采用双断口、旋转式动触头设计，具有“合闸-分闸-接地”三工位功能。开关外壳由环氧树脂浇注而成，内部充有0.04~0.045MPa的SF6气体作为绝缘和灭弧介质，具备免维护、密封性好的特点。
开关与操动机构被安置在可拆卸的上部单元内，这一设计极大方便了安装与检修，甚至可以在不拆卸整柜的情况下，灵活地将负荷开关柜改为负荷开关+熔断器组合电器柜。
三、母线系统：灵活扩展的纵向排列
XGN15-12柜的母线室置于柜体最上部，主母线采用三相纵向排列的方式水平贯穿整排开关柜，相邻柜体之间通过母线室轻松实现左右扩展，使得系统组合非常灵活。
母线系统的设计不仅考虑了电气性能，也兼顾了安全。母线室与其它隔室相对隔离，一旦发生内部故障，上方的压力释放装置将率先动作，释放能量。
四、环网供电方案：可靠灵活的配电网络
XGN15-12环网柜是构建环网供电系统的核心设备。环网供电通过两个电源经断路器、多台负荷开关“手拉手”组成环形网络，向分布在环上的多个变电所供电。
其核心优势在于：
高可靠性：当环上任一线路故障，可通过断开故障点两侧的负荷开关，由另一侧电源继续供电，缩小停电范围。
经济性佳：相比放射式供电，节省了大量电缆和开关设备投资。
灵活性强：支持模块化扩展，便于未来负荷增长或系统改造。
在一次系统图中，XGN15-12常被用作进出线负荷开关柜或负荷开关+熔断器组合电器柜，用于开断和关合负载电流、闭环电流，并通过熔断器实现对变压器的短路保护。
五、应用场景：广泛覆盖城网与工矿配电
环网柜在箱变、城市配网中的应用
XGN15-12环网柜凭借其紧凑、可靠、灵活的特点，广泛应用于以下领域：
城市居民区配电：作为配电房、开闭所的核心设备，深入负荷中心。
箱式变电站：与变压器、低压柜配合，构成完整的预装式变电站解决方案。
工矿企业、高层建筑：作为电能分配、控制和保护的终端设备。
特殊场所：如机场、地铁、风力发电、铁路、隧道等对供电可靠性要求高的场合。
在实际应用中，XGN15-12凭借其“五防”联锁功能（防止误分合开关、防止带负荷分合隔离开关、防止误入带电间隔、防止带电挂接地线、防止接地开关在接地位置送电）和安全可靠的运行表现，成为城市配网老旧设备升级改造的理想选择。
